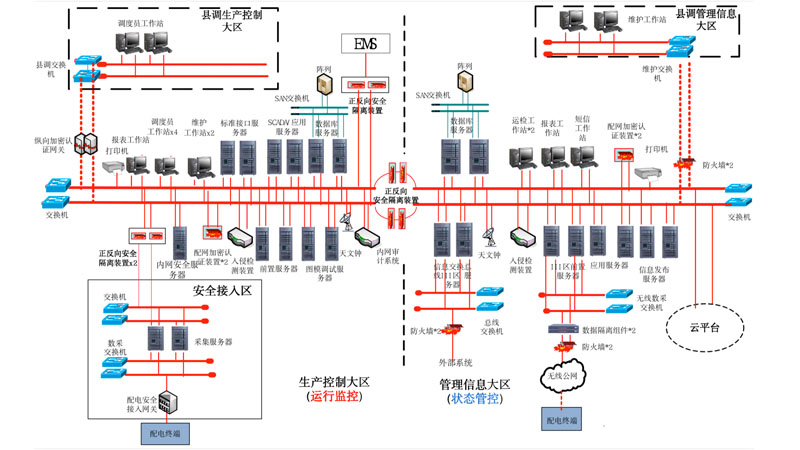

新一代配電自動化系統主站以大運行與大檢修為應用主體,遵循國網最新的配電主站系統架構規范,按照“地縣一體化”部署,依據分區采集的原則,強化邊界防護,安全接入光纖/無線、專網/公網等通訊方式的三遙終端、二遙終端及故障定位裝置,具備橫跨生產控制大區與管理信息大區一體化支撐能力,構建基于配電網分析模型中心和運行數據中心的新一代配電網調度支撐平臺,為運行控制與運維管理提供一體化的應用,滿足配電網的運行監控與運行狀態管控需求。 系統全面遵循IEC61968/61970標準設計,通過信息交互總線,實現與EMS、PMS2.0等多系統的數據共享,具備對外交互圖模數據、實時數據和歷史數據的功能,支撐各層級數據縱、橫向貫通以及分層應用,形成配電網運行監控與調度作業的全過程閉環管理,支撐著配電網調控運行、生產運維管理、狀態檢修、缺陷及隱患分析等精益化管理,并為配電網規劃建設提供數據支持。
按照“三集五大”要求,進行集約化發展,標準化建設,采用地縣一體化架構,地縣配電終端可采用集中采集,或采用前置分組進行分布式就地采集、遠程上送的方式,實現地縣數據的統一,在縣公司部署遠程應用工作站實現信息分流、分區監控,大大降低了系統建設成本,提高了配電網運行監控效率。
采用分布式、虛擬化、容器化、微服務、消息總線等云化技術,構建省級配電網大數據采集和分析平臺,實現省、地配電網數據的集中采集和全景應用,支撐配電網一體化管理。
SCADA處理模塊分布在多個SCADA服務節點上,處理本子控制區域采集數據,處理結果保存在本地實時庫中,分布式實時庫平臺管理分布在各個SCADA服務節點本地實時庫,為頂層應用提供統一的數據接口,屏蔽底層實時庫物理分布。隨著監控范圍增加,系統動態增加SCACA處理服務節點,擴展SCADA處理能力。主要特點如下:
數據分布存儲
采用分布式實時庫技術,將SCADA處理數據按子控區域切片,分布存儲在多個處理節點上,分布式實時庫平臺提供統一的數據訪問接口。
數據并行處理
SCADA處理模塊分布在多個SCADA處理節點上,并行處理SCADA采集數據,從而提高了數據處理能力和處理速度。
系統動態擴展
根據系統接入規模,動態擴展SCADA處理節點,滿足系統處理性能要求。
云平臺部署能力
SCADA處理節點在云平臺上部署,云平臺分配虛擬服務器,部署SCADA處理節點,完成系統擴展。
從主干到分支,從高壓到低壓,從運行監控到全設備管控,從面向調控專業到配電全業務。支持500kV、220kV、110kV、35kV、10kV、380V低壓用戶、分布式電源、微電網、儲能、充電樁等主、配、用一體化全域建模。電氣量、環境量、運行狀態量等全設備全量采集,全面提升中低壓配電網精益化管理水平。
綜合主配網、一四區、高低壓采集的變電站跳閘信息、終端上送的故障信號、以及錄波數據,進行集中饋線自動化分析、就地饋線自動化分析、接地故障分析、低壓臺區停電分析,并將上述結果關聯,實現故障的綜合研判,特別是在信息采集不全或誤報的情況下,也能進行準確的故障判斷。
